La rallonge de rail XL Renusol R460196 permet d’adapter le système ConSole+ à des modules photovoltaïques plus larges, avec un entraxe de trous de fixation côté largeur compris entre 1016 et 1110 mm.
Système compatible : Renusol ConSole+ (CS+)
Référence constructeur : R460196, remplace R460001
Dimensions (L × l × h) : 175 × 25 × 12 mm (2 pièces)
Poids : 0,127 kg
Matériaux : aluminium et acier inoxydable
en 3 ou 4 fois
à partir de 100€ d'achat
au 02 47 27 77 14
La rallonge de rail XL Renusol R460196 est un accessoire de montage conçu pour le système Renusol ConSole+ (CS+). Elle permet d’adapter les rails de fixation lorsque le module photovoltaïque présente un entraxe de fixation plus large.
Elle est à ajouter lorsque l’espacement des trous de fixation côté largeur du module est compris entre 1016 et 1110 mm, selon les indications constructeur.
Cette rallonge est destinée aux installations utilisant le système de montage Renusol ConSole+ (CS+) avec des modules photovoltaïques dont les dimensions nécessitent une extension des rails de fixation.
Renusol Europe GmbH est le fabricant indiqué sur la fiche technique de la rallonge de rail XL R460196 pour ConSole+ (CS+).

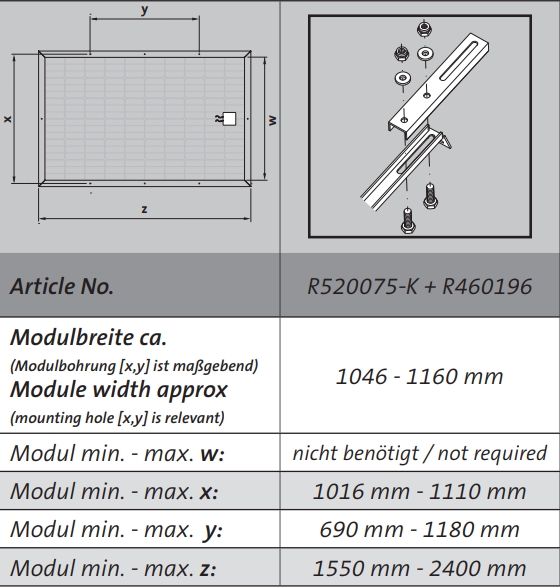

La cote x indiquée par Renusol correspond à l’entraxe des trous de fixation du module côté largeur. Elle ne doit pas être confondue avec la largeur extérieure totale du panneau solaire.
La cote z indiquée par Renusol couvre une longueur module de 1550 à 2400 mm selon les configurations présentées dans la fiche technique.
Elle permet d’adapter le système Renusol ConSole+ aux modules photovoltaïques dont l’entraxe de fixation côté largeur nécessite une extension des rails.
Elle est prévue pour la configuration R520075-K + R460196 lorsque la cote x du module est comprise entre 1016 et 1110 mm.
Oui. La fiche technique Renusol indique que la référence R460196 remplace l’ancienne référence R460001.
Non. Elle est indiquée pour le système Renusol ConSole+ (CS+). Pour un autre système de montage, la compatibilité doit être confirmée par la documentation constructeur.
La fiche technique indique une fabrication en aluminium et acier inoxydable.
Fiche technique des rallonges de rail XL pour ConSole+
