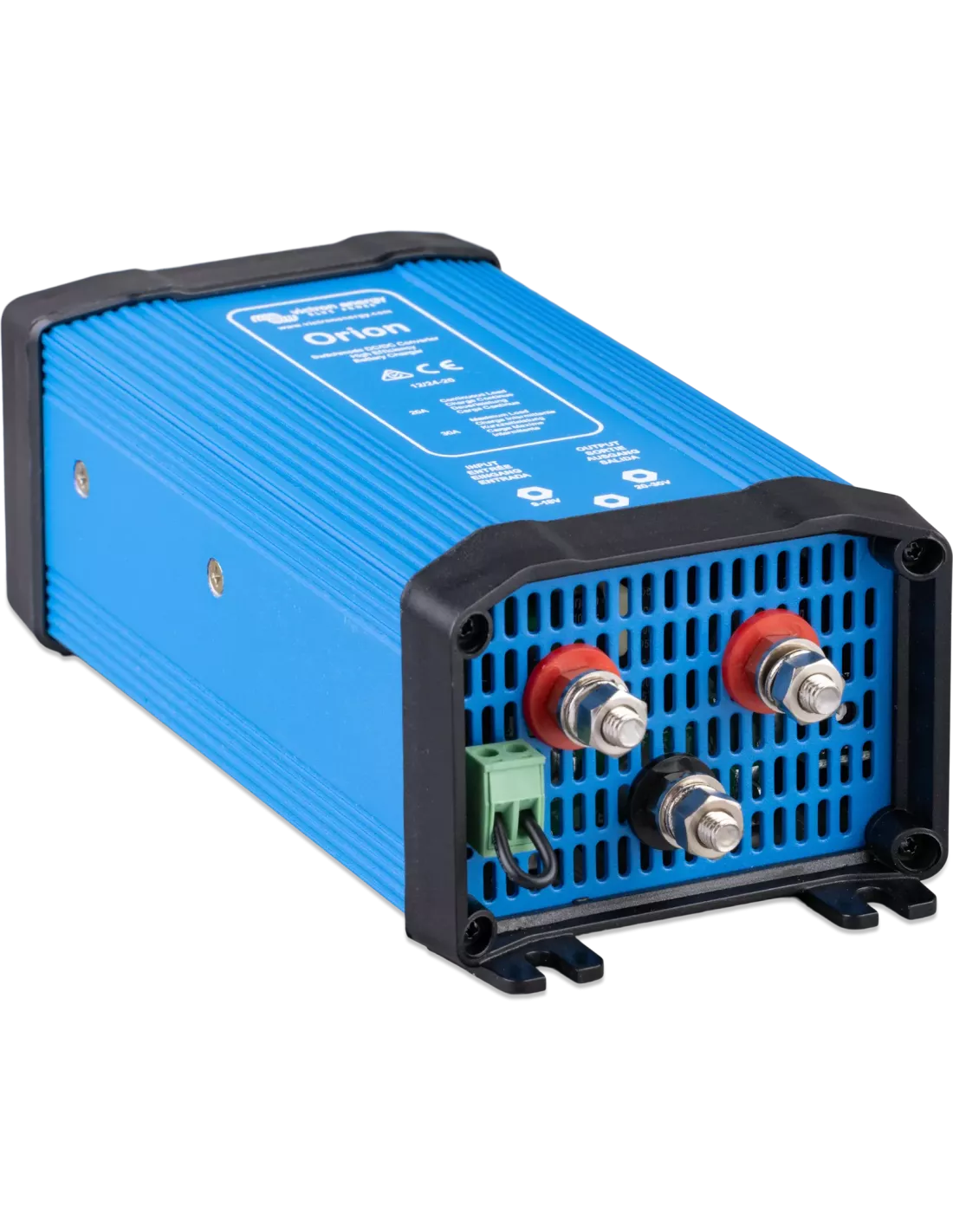

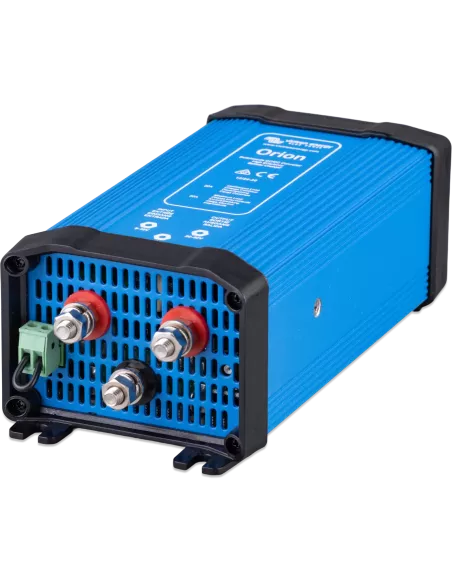

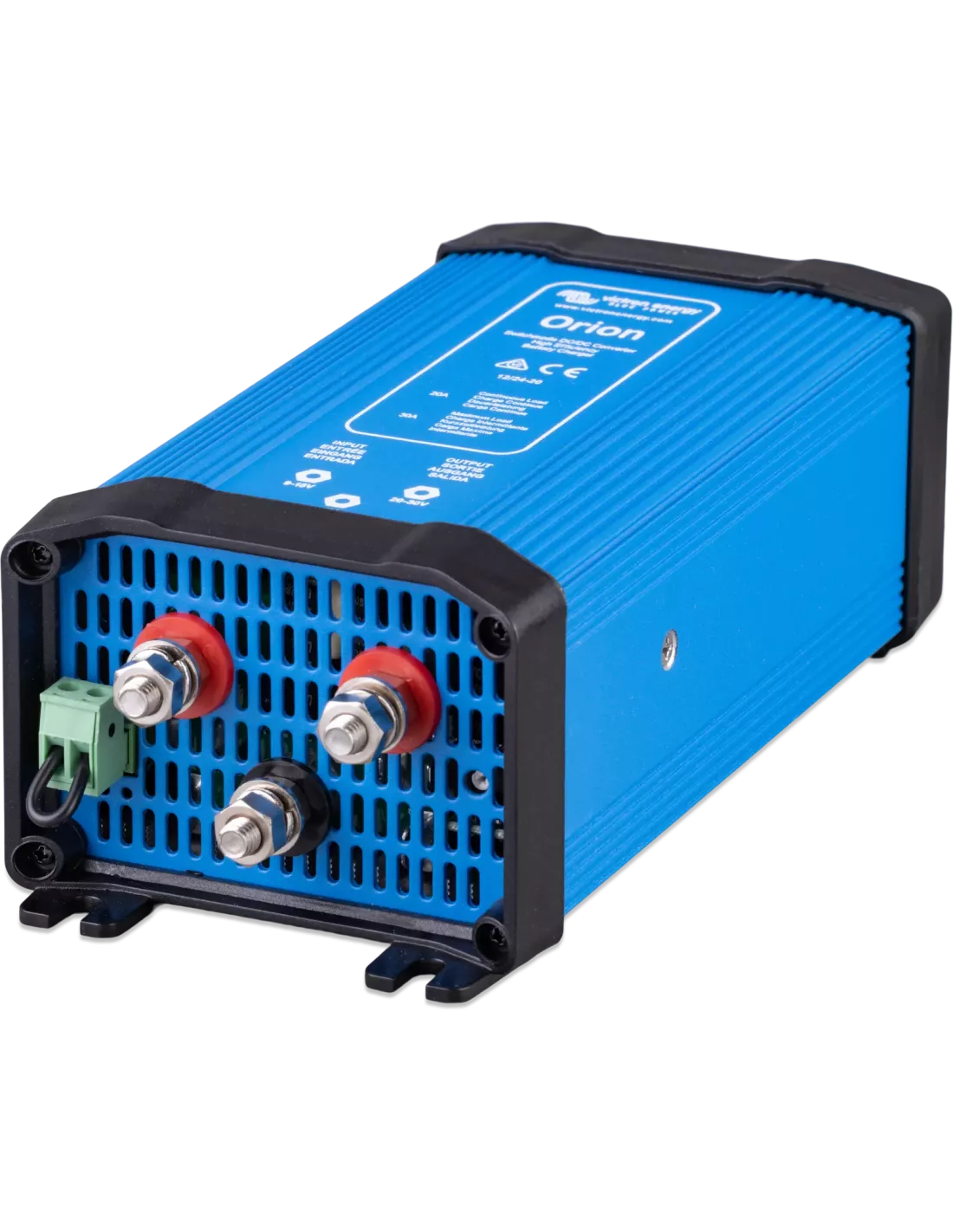

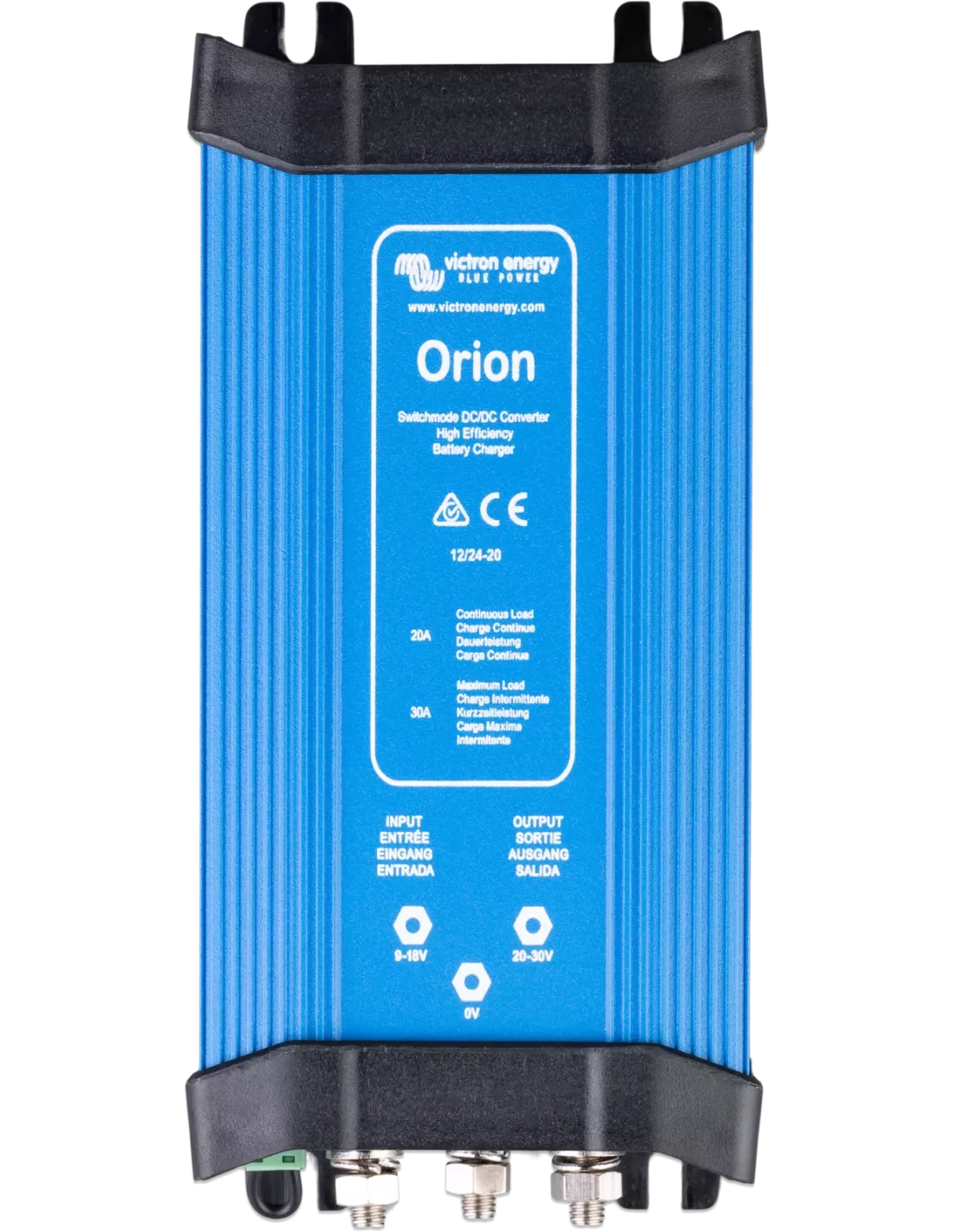

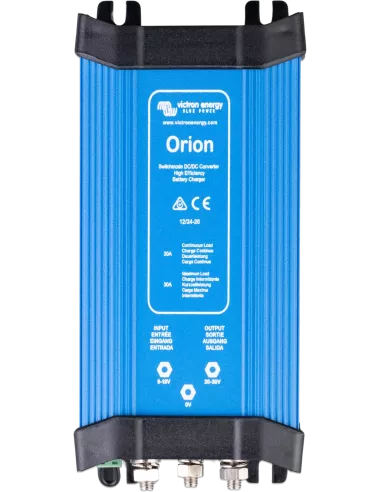

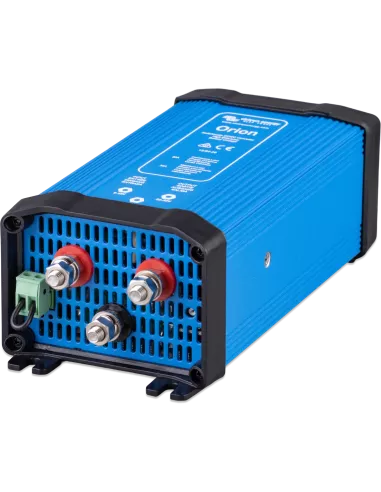

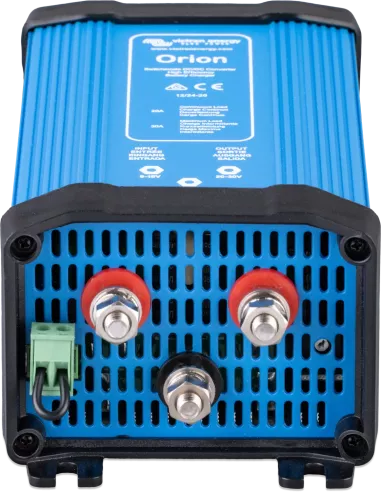

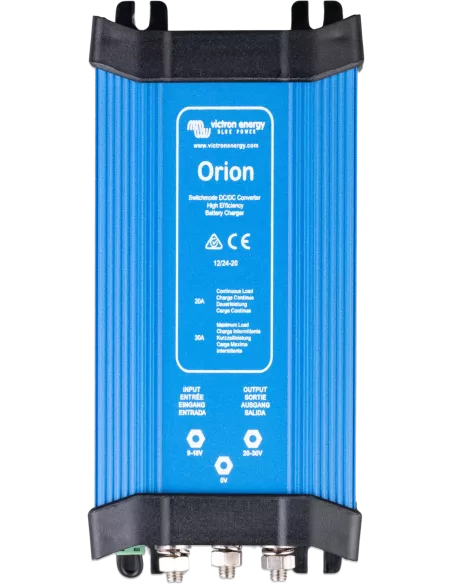

Victron Orion 12/24-20A - convertisseur DC-DC non isolé 12V vers 24V

Le Victron Orion 12/24-20A est un convertisseur CC-CC haute puissance conçu pour convertir une alimentation 12V en sortie 24V, avec un courant de sortie continu de 20A.

Sa sortie est réglable de 20 à 30V à l’aide du potentiomètre intégré. La valeur d’usine est réglée à 26,4V, ce qui permet d’adapter la tension de sortie à l’application visée, au lieu de se contenter d’une tension fixe comme si l’électricité n’était déjà pas assez pénible.

Ce modèle fait partie des Orion Victron non isolés. Il doit donc être utilisé dans les installations compatibles avec une absence d’isolement galvanique entre entrée et sortie.

Le connecteur de marche/arrêt à distance évite d’installer un interrupteur de forte intensité sur le câblage d’entrée. La commande peut être effectuée avec un interrupteur de faible puissance ou avec un interrupteur de marche/arrêt moteur.

Le courant commuté par la commande à distance est inférieur à 100 mA. C’est utile pour piloter le convertisseur proprement, sans faire passer toute la puissance par un simple interrupteur de commande.

Les modèles Orion à sortie réglable peuvent également être utilisés comme chargeur de batterie, lorsque l’installation et le type de batterie sont compatibles avec une tension de sortie réglable.

Pour les installations demandant plus de courant, les modèles à sortie réglable peuvent être raccordés en parallèle. Jusqu’à 5 unités peuvent être connectées en parallèle afin d’augmenter le courant de sortie.

Le refroidissement est assuré par un ventilateur contrôlé par température, ce qui permet au convertisseur de gérer les contraintes thermiques pendant le fonctionnement.

Pourquoi le choisir

• Conversion 12V vers 24V : adaptée aux installations nécessitant une sortie 24V depuis une source 12V.
• Sortie réglable : plage de réglage constructeur de 20 à 30V, valeur d’usine 26,4V.
• Commande à distance : marche/arrêt pilotable par interrupteur faible puissance ou contact moteur.
• Montage en parallèle possible : jusqu’à 5 convertisseurs raccordables en parallèle pour augmenter le courant de sortie.
• Usage possible en chargeur de batterie : pour les modèles à sortie réglable, selon compatibilité de l’installation.

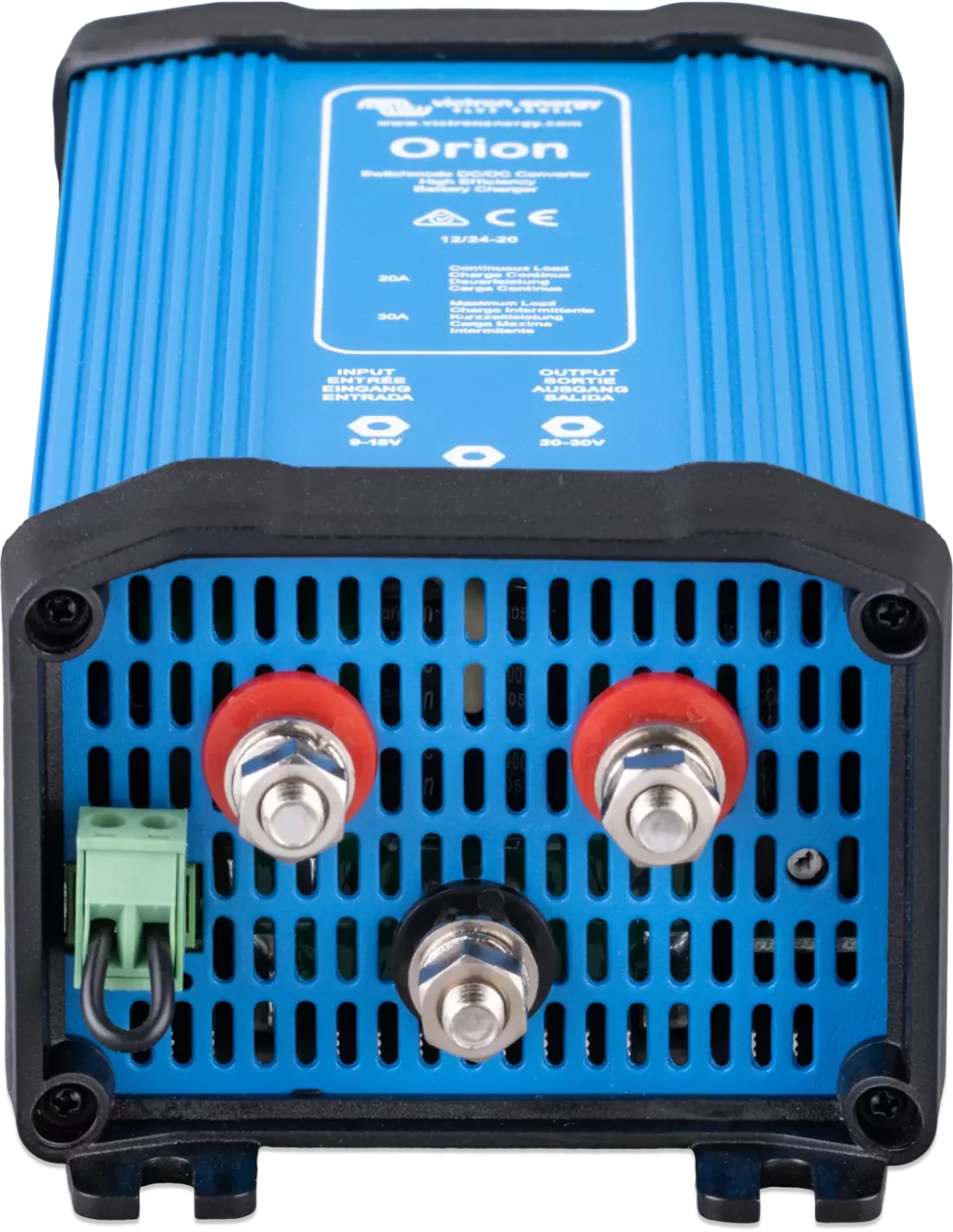

• Connexion robuste : raccordement CC par boulons M6.

Applications & compatibilités

Ce convertisseur est destiné aux installations en courant continu nécessitant une conversion de tension de 12V vers 24V.

Il convient aux montages où une sortie 24V réglable est nécessaire à partir d’une alimentation 12V compatible.

Il peut être intégré dans une installation avec commande marche/arrêt distante, par exemple via un interrupteur de faible puissance ou un contact moteur.

Il peut aussi être utilisé dans une configuration parallèle lorsque le courant de sortie nécessaire dépasse celui d’un seul convertisseur, dans la limite officielle de 5 unités raccordées en parallèle.

Ce modèle n’est pas isolé galvaniquement. Il ne doit donc pas être choisi si votre installation exige un convertisseur avec isolement galvanique entre l’entrée et la sortie.

Victron Energy

Victron Energy est une marque de référence dans les équipements électriques pour installations autonomes, solaires, mobiles, marines et industrielles.

La gamme Orion est conçue pour les conversions de tension en courant continu, avec des modèles adaptés aux installations 12V, 24V et autres architectures basse tension.

Installation / Sécurité

Choix de l’emplacement

Installez le convertisseur dans une zone fraîche, sèche et aérée.

Évitez les emplacements confinés ou mal ventilés, surtout si le convertisseur fonctionne avec une charge élevée.

Ordre de raccordement

• Connectez d’abord le câble négatif sur la borne négative du convertisseur Orion.
• Une mauvaise connexion des bornes négatives peut entraîner une surtension en sortie.
• Raccordez ensuite le câblage restant.

Marche / arrêt à distance

Le démarrage et l’arrêt à distance sont optionnels.

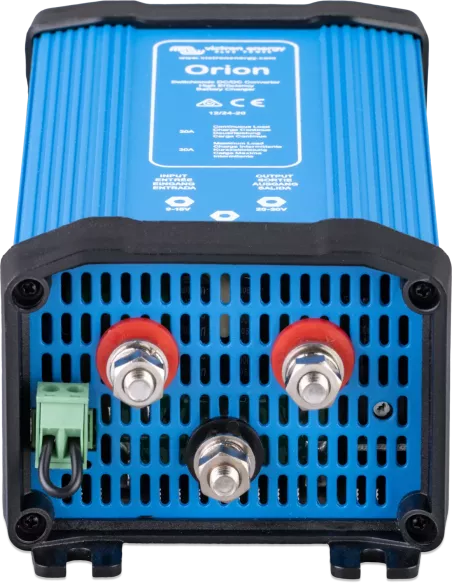

Le cavalier situé sur le connecteur vert peut être remplacé par un interrupteur.

Le courant commuté est inférieur à 100 mA.

Il est aussi possible de retirer le cavalier et de connecter la borne droite du connecteur vert à l’alimentation 12V via un interrupteur, par exemple un interrupteur de démarrage ou d’arrêt moteur.

Réglage de la tension de sortie

La tension de sortie se règle entre 20V et 30V à l’aide du potentiomètre.

Utilisez un tournevis pour vis à tête fendue adapté au potentiomètre.

La valeur par défaut est 26,4V. Sans charge appliquée, cette valeur peut être légèrement supérieure.

Lors du réglage de la tension de sortie, raccordez toujours une faible charge.

Si la tension est réglée sans charge, la tension de sortie sera inférieure lorsqu’une charge sera ensuite appliquée.

Tournez vers la gauche pour réduire la tension.

Tournez vers la droite pour augmenter la tension.

Points de vigilance

• Ce modèle est non isolé : vérifiez que l’installation accepte l’absence d’isolement galvanique.
• Respectez la plage de tension d’entrée constructeur : 9 à 18V.
• Respectez la plage de température de fonctionnement : -20°C à +55°C.
• Prévoir une réduction de puissance de 3% par °C au-dessus de 40°C.
• Utilisez des protections, sections de câble et raccordements adaptés au courant de l’installation.

FAQ

Téléchargement

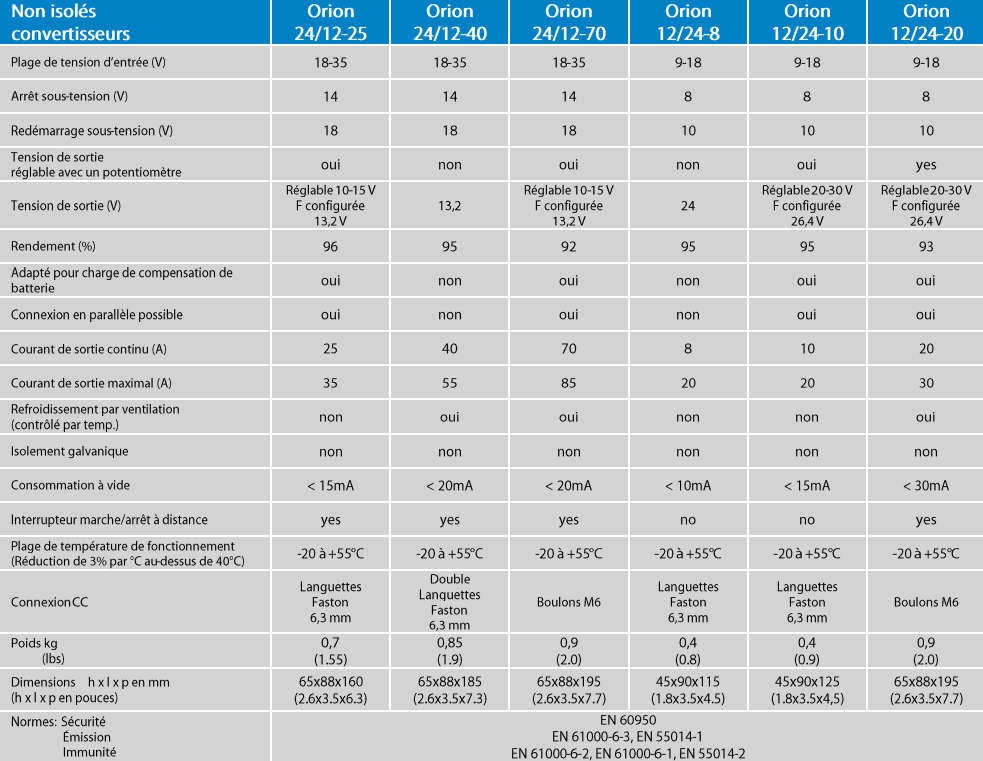

Fiche technique du Convertisseurs ORION DC-DC Tr, non-isolés
