Panneau solaire Sun Trickle 12 V 12 W Phaesun
Le Phaesun Sun Trickle est un kit solaire conçu pour maintenir la charge d'une batterie plomb 12 V pendant les périodes d'inutilisation. Il permet notamment de compenser l'autodécharge de la batterie et les consommations de l'électronique embarquée d'un véhicule.
Le module intègre directement un régulateur de charge. Celui-ci protège la batterie contre la surcharge et permet de visualiser son niveau de tension grâce à ses LED.
Pourquoi le choisir
- Maintien de charge solaire : conçu pour conserver une batterie plomb 12 V en état de charge pendant une période d'immobilisation.
- Régulateur intégré : il évite la surcharge de la batterie et affiche son niveau de tension.
- Installation polyvalente : le kit comprend plusieurs solutions de raccordement à une batterie ou à une prise 12 V de véhicule.
- Fixation sur une surface vitrée : les ventouses fournies permettent de positionner facilement le module lorsque le véhicule est à l'arrêt.
Applications & compatibilités
Le Sun Trickle est destiné au maintien de charge des batteries plomb 12 V.
- Véhicules : maintien de la batterie pendant les périodes d'immobilisation.
- Bateaux : maintien de charge d'une batterie plomb 12 V lorsque le bateau n'est pas utilisé.
- Maisons de vacances et résidences de week-end : maintien d'une batterie utilisée de manière intermittente.
- Équipements de clôture pour pâturage : application indiquée par le fabricant.
Conception du module
La version actuellement présentée par Phaesun utilise 36 cellules, avec une face avant et une face arrière en ETFE et une couche de support en FR4. La boîte de jonction est indiquée IP65.
Limites d'utilisation
Le Sun Trickle est un dispositif de maintien de charge. Le fabricant précise qu'il n'est pas destiné à recharger complètement une batterie déchargée.
Un module placé à l'ombre ne peut pas charger la batterie. Une vitre teintée réduit également la puissance reçue par le module et donc la charge disponible.
Phaesun
Le Sun Trickle est fabriqué par Phaesun GmbH, société basée à Memmingen en Allemagne et spécialisée dans les solutions d'alimentation solaire.
Caractéristiques techniques
| Fabricant | Phaesun |
| Référence | 310419 |
| EAN | 4250730202335 |
| Puissance du module | 12 W |
| Tension système | 12 VDC |
| Nombre de cellules | 36 |
| Tension au point de puissance maximale (Vmp) | 19,8 V |
| Courant au point de puissance maximale (Imp) | 0,61 A |
| Tension à vide (Voc) | 23,1 V |
| Courant de court-circuit (Isc) | 0,64 A |
| Régulateur de charge | 18 W |
| Tension de fin de charge | 14,4 VDC |
| Consommation propre du régulateur | < 2 mA |
| Face avant / arrière | ETFE |
| Couche de support | FR4 |
| Boîte de jonction | IP65 |
| Câble indiqué sur la page produit actuelle | 2500 mm / 2 × 2,0 mm² / SAE + adaptateurs |
| Température ambiante | -20 à +50 °C |
| Dimensions | 370 × 223 × 3 mm |
| Poids | 0,75 kg |
| Poids emballé | 0,94 kg |
| Dimensions emballées | 405 × 245 × 30 mm |
Indication du niveau de batterie
Les LED du régulateur indiquent la tension de la batterie ainsi que le processus de charge. La documentation indique les paliers suivants :
- < 20 % : moins de 11,1 V
- 20 % : 11,1 à 11,4 V
- 40 % : 11,4 à 11,8 V
- 60 % : 11,8 à 12,2 V
- 80 % : 12,2 à 12,7 V
- 100 % : plus de 12,7 V

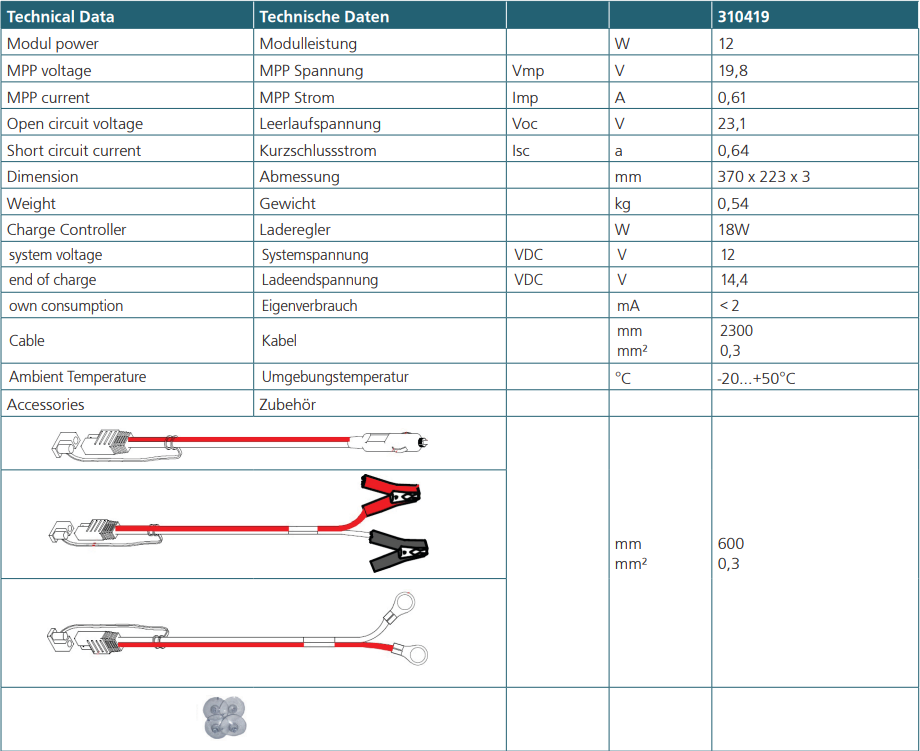

Note sur la documentation : la page produit Phaesun actuelle indique un poids de 0,75 kg et un câble de 2500 mm en 2 × 2,0 mm² avec connexion SAE et adaptateurs. La fiche technique Phaesun datée de 02/2021 indique un poids de 0,54 kg et un câble de 2300 mm en 0,3 mm². Les caractéristiques actuelles de la page produit sont reprises comme valeurs principales ci-dessus.
Conseils d'installation & sécurité
Installation
- Fixer les ventouses sur le module puis installer celui-ci sur le pare-brise ou le poser sur le tableau de bord lorsque le véhicule est à l'arrêt.
- Le câble pour prise 12 V peut être utilisé lorsque la prise du véhicule reste alimentée.
- Si la prise 12 V est coupée avec le contact, un câble batterie doit être raccordé directement à la batterie.
- Le raccordement aux bornes de la batterie doit être installé par un spécialiste.
- Respecter la polarité : rouge sur le positif (+) et noir sur le négatif (-).
- Pour augmenter la distance de raccordement, Phaesun indique la rallonge SAE référence 391696.
Précautions d'utilisation
- Les raccordements provisoires avec pinces crocodiles doivent être retirés avant de prendre la route.
- Une connexion permanente à la batterie du véhicule avec cosses à œillet doit être installée par un spécialiste.
- Ne pas laisser le module fixé au pare-brise pendant la conduite afin de ne pas réduire le champ de vision.
- Protéger le régulateur de charge contre l'humidité.
- Protéger le Sun Trickle du feu.
- Éviter tout contact avec les acides, l'alcool, les carburants, les huiles et les graisses.
- En cas de comportement anormal, déconnecter immédiatement la batterie et couvrir le module.
- Ne pas jeter le produit avec les déchets ménagers.
Conditions de charge
Le module doit recevoir suffisamment de lumière pour produire de l'énergie. Un module ombragé ne peut pas charger la batterie.
Une vitre teintée réduit les performances du module et diminue donc la charge disponible.
Le Sun Trickle sert au maintien de charge et non à la recharge complète d'une batterie déchargée.

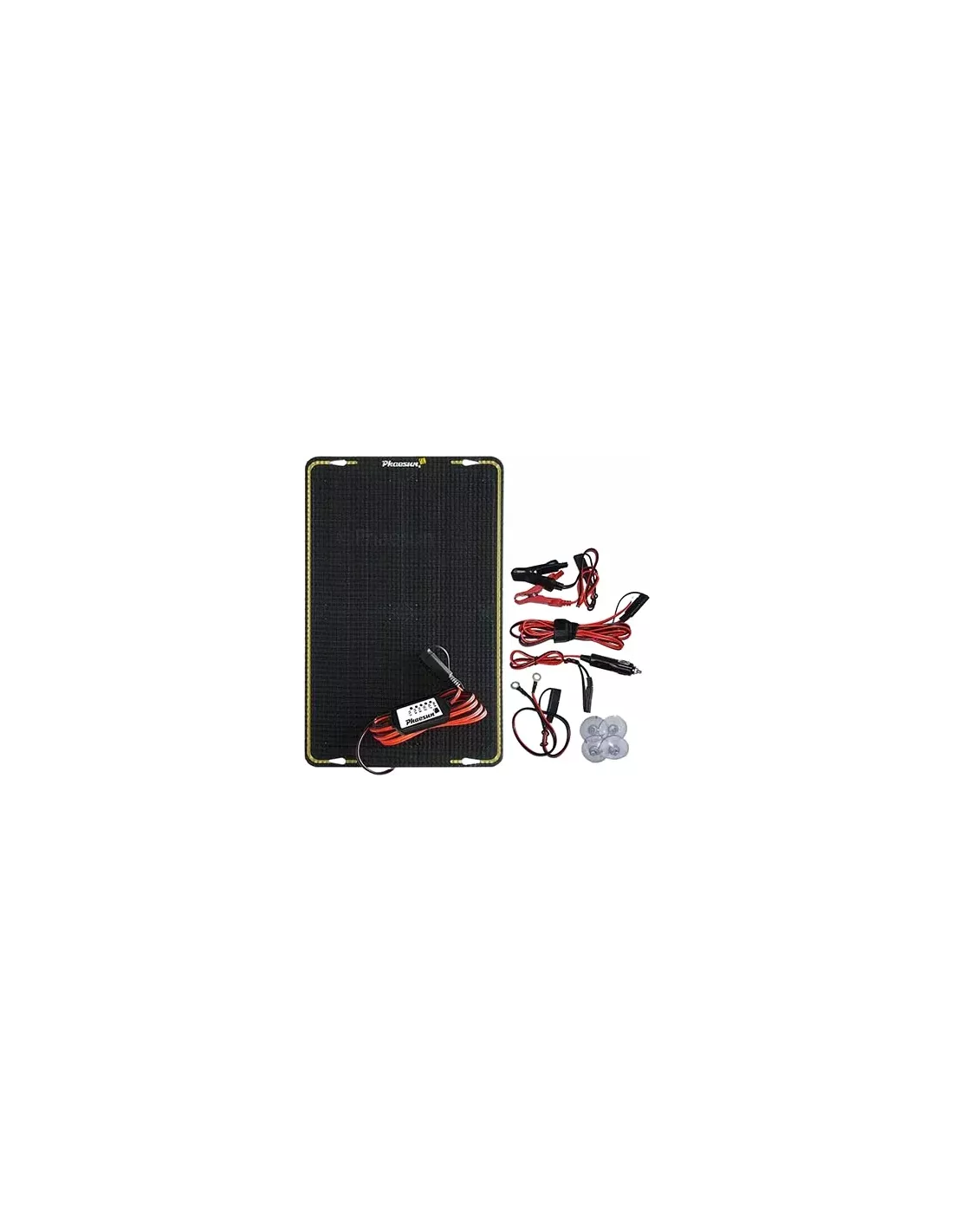

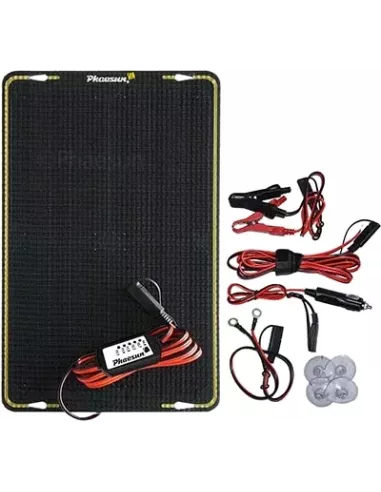

Dans la boîte
- Module solaire avec régulateur de charge
- Ventouses de fixation
- Câble pour prise véhicule 12 V
- Câble batterie avec cosses à œillet
- Câble batterie avec pinces crocodiles
FAQ
À quelles batteries le Phaesun Sun Trickle est-il destiné ?
Le fabricant prévoit le Sun Trickle pour le maintien de charge des batteries plomb 12 V.
Peut-il recharger complètement une batterie déchargée ?
Non. Phaesun précise que le Sun Trickle est destiné au maintien de charge et non à la recharge complète d'une batterie.
Peut-on utiliser la prise 12 V d'une voiture ?
Oui, lorsque la prise reste alimentée. Si elle est coupée avec le contact, le fabricant demande de raccorder un câble batterie directement à la batterie.
Peut-on conduire avec le panneau fixé au pare-brise ?
Non. Le module ne doit pas rester fixé au pare-brise pendant la conduite afin de ne pas réduire la visibilité.
Le Sun Trickle fonctionne-t-il derrière une vitre teintée ?
Une vitre teintée réduit la puissance reçue par le module et donc la charge disponible. Un module placé à l'ombre ne peut pas charger la batterie.
À quoi servent les LED du régulateur ?
Les LED indiquent le niveau de tension de la batterie et le processus de charge. Les indications vont de moins de 11,1 V à plus de 12,7 V.
Téléchargement
Fiche technique du Panneau solaire Sun Trickle
Manuel du Panneau solaire Sun Trickle
