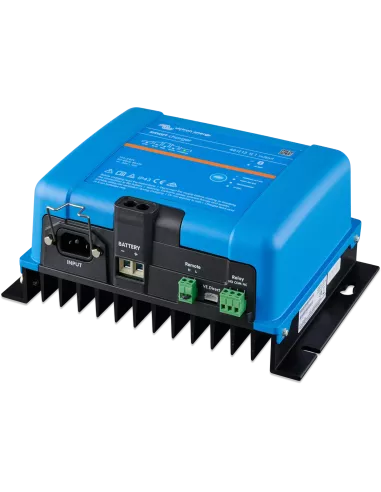

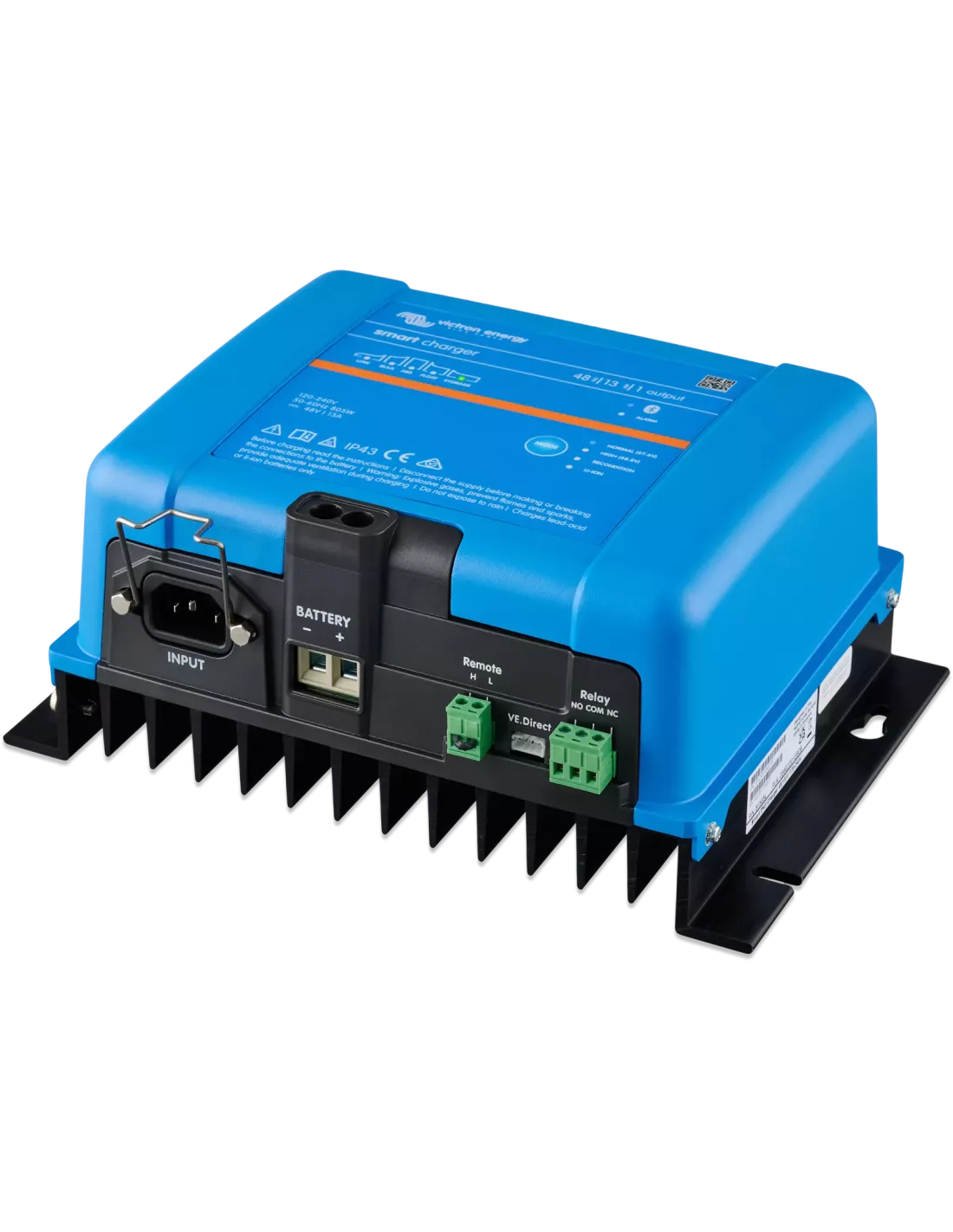

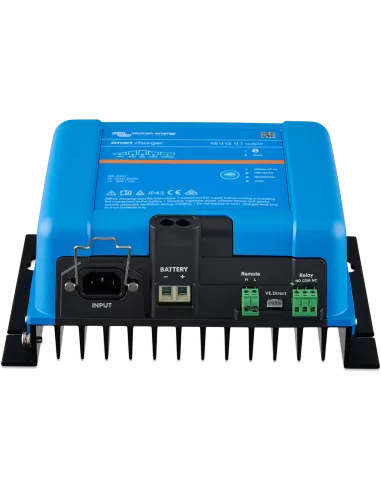

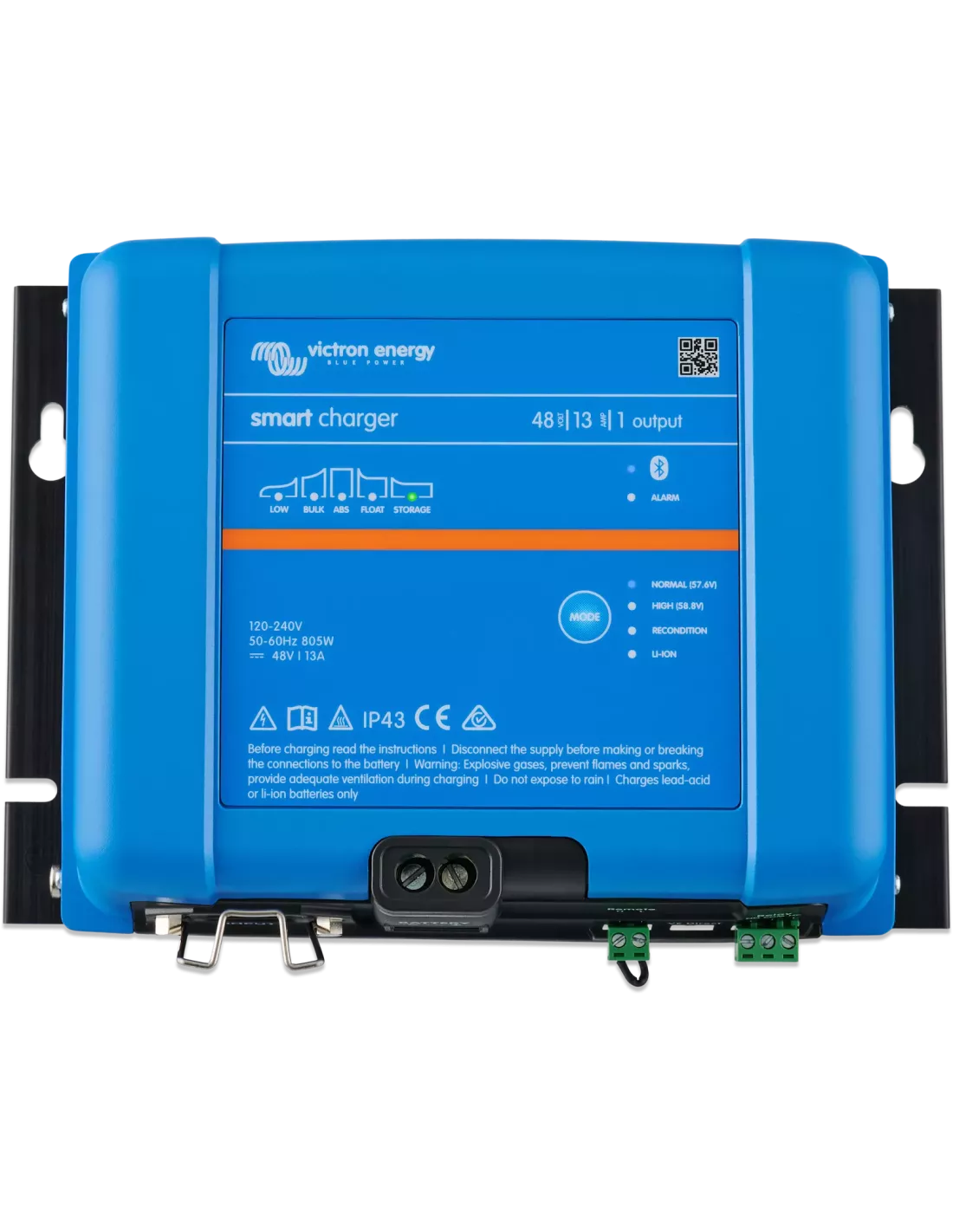

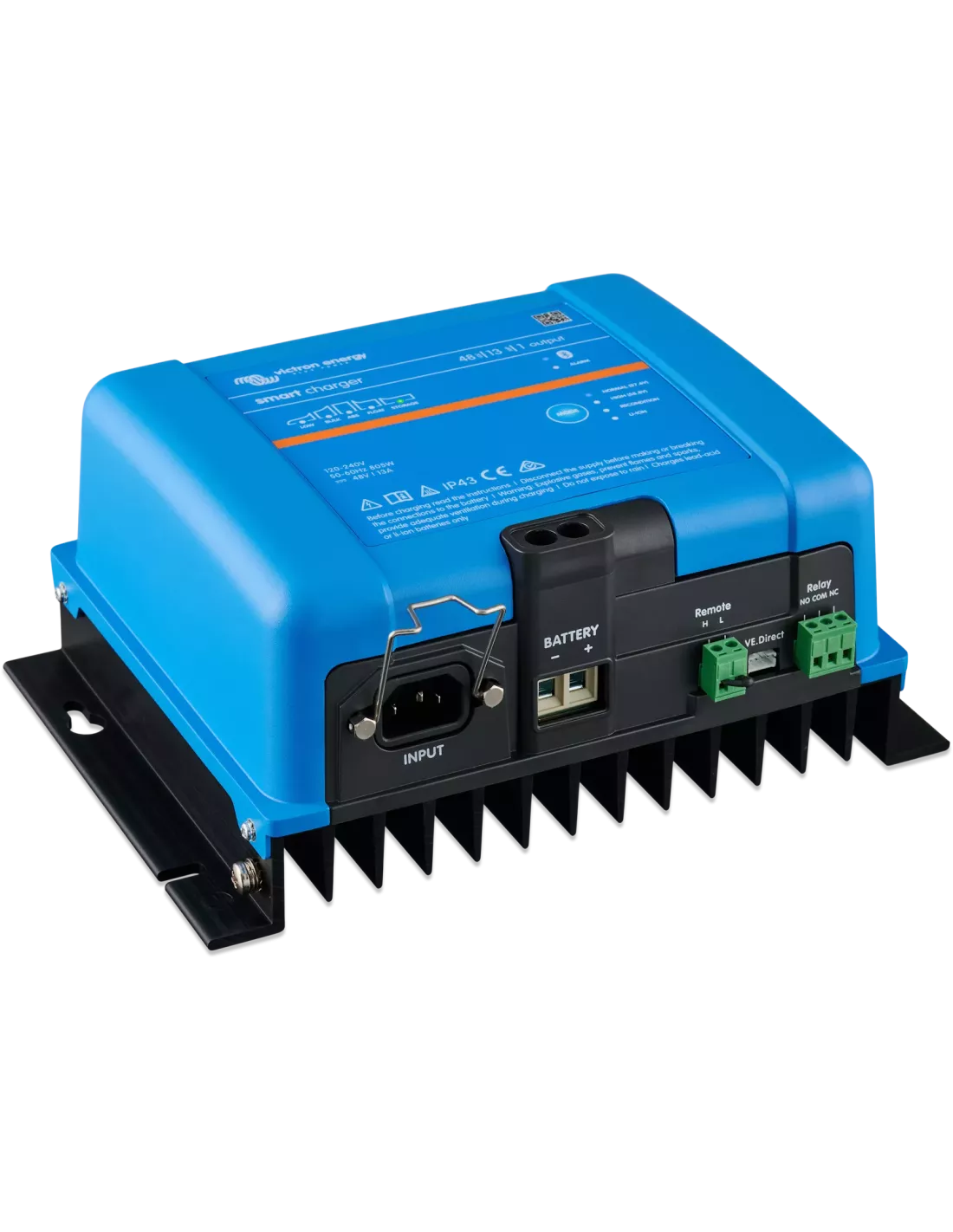

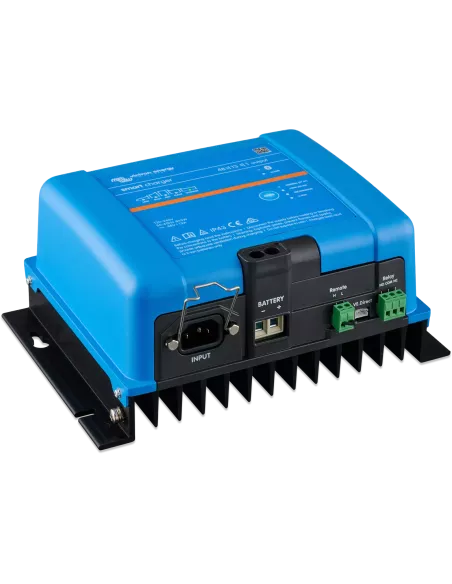

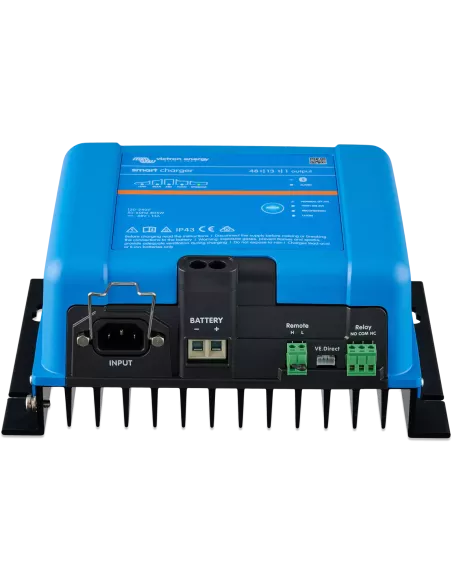

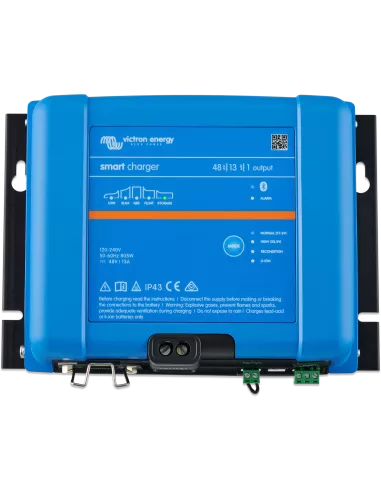

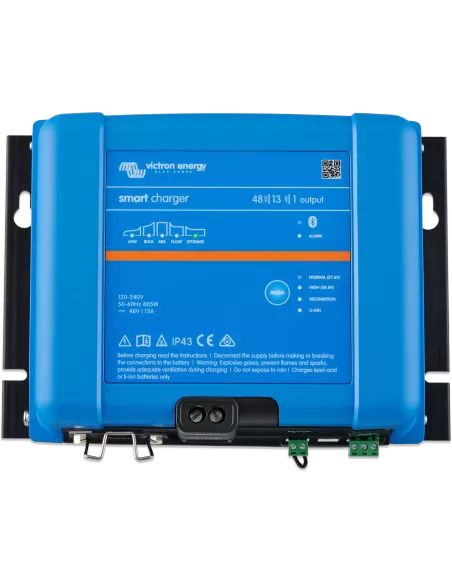

Chargeur Phoenix Smart IP43 48/13 1 sortie VICTRON

Le chargeur Phoenix Smart IP43 48/13 - version 1 sortie de Victron est conçu pour recharger et maintenir un parc de batteries 48 V. Il délivre un courant de charge maximal de 13 A et convient aux principales technologies de batteries au plomb ainsi qu'aux batteries LiFePO₄ grâce à ses profils de charge intégrés.

Câble d’alimentation secteur non fourni → à commander séparément.

Grâce à son algorithme de charge adaptatif, le Phoenix Smart adapte automatiquement le cycle de charge à l'état de la batterie. Pour les batteries au plomb, il gère les phases Bulk, Absorption, remise en état, Float, veille et rafraîchissement. La durée d'absorption est ajustée en fonction du niveau de décharge afin d'assurer une recharge complète tout en évitant de maintenir inutilement la batterie à une tension élevée.

Le chargeur dispose de plusieurs profils prédéfinis. Sur ce modèle 48 V, le mode Normal utilise une tension d'absorption de 57,6 V, le mode Élevé une tension de 58,8 V et le mode Li-ion une tension d'absorption de 56,8 V. Une configuration avancée des paramètres est également possible avec VictronConnect.

Pour les batteries nécessitant un courant de charge plus faible, le mode courant faible limite le courant maximal à 6,5 A. La limite de courant peut également être configurée depuis VictronConnect afin d'adapter plus précisément le fonctionnement du chargeur à la batterie utilisée.

Le Phoenix Smart IP43 48/13 atteint un rendement maximal de 96 % sous 230 VCA. Son refroidissement repose sur la convection naturelle, sans ventilateur, ce qui assure un fonctionnement silencieux. Le courant nominal reste disponible jusqu'à une température ambiante de 40 °C avant d'être progressivement réduit lorsque la température augmente.

La connectivité Bluetooth intégrée permet de configurer, surveiller et mettre à jour le chargeur depuis un smartphone ou une tablette avec l'application VictronConnect. L'application permet notamment de consulter l'état de charge, les graphiques, l'historique et les paramètres du chargeur.

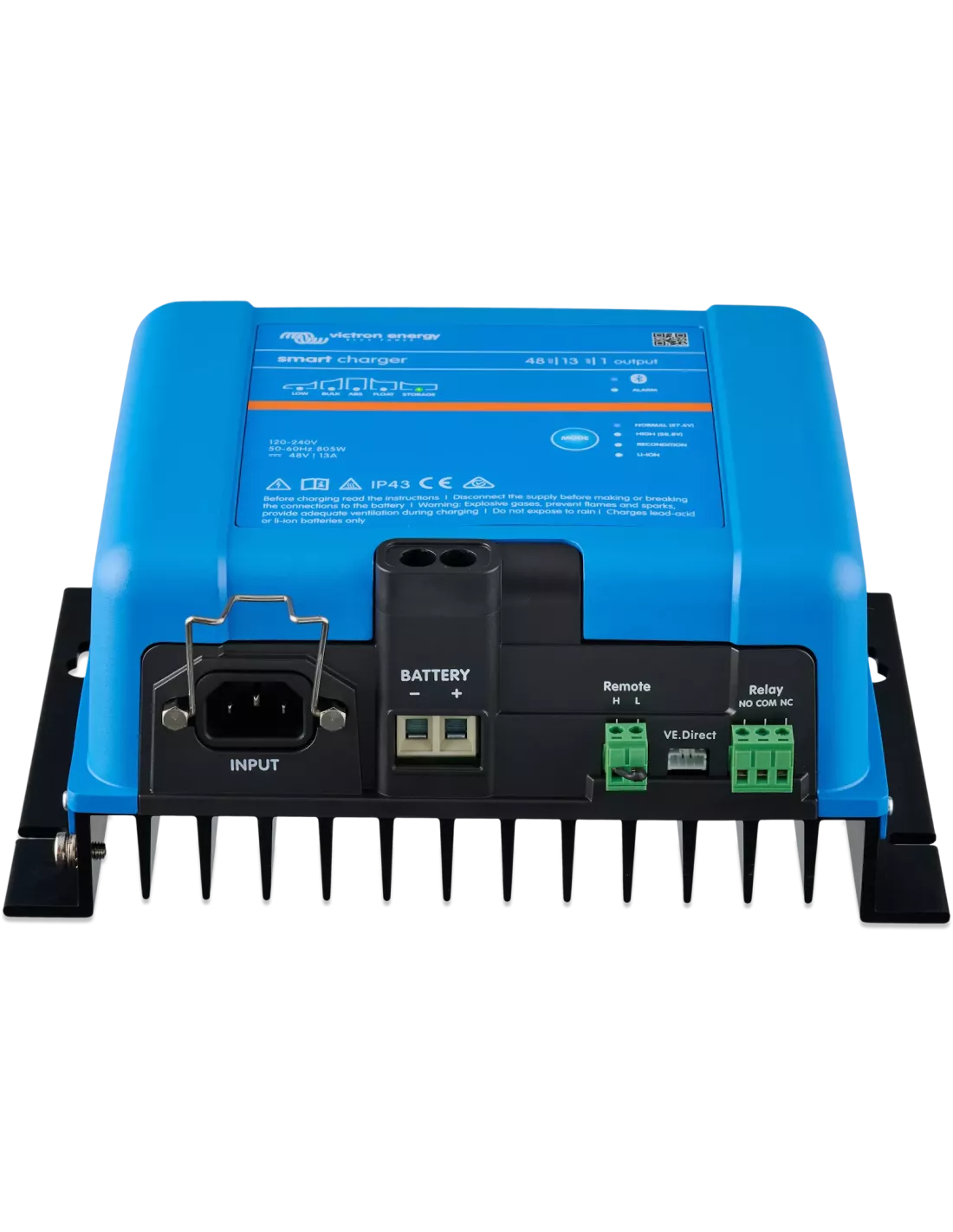

Pour une intégration filaire dans une installation Victron, le Phoenix Smart IP43 dispose également d'une interface VE.Direct. Celle-ci permet notamment de raccorder le chargeur à un dispositif GX compatible tel que le Color Control GX ou le Cerbo GX pour centraliser la surveillance et le contrôle du système.

Le chargeur est également compatible avec le VE.Smart Networking. Ce réseau Bluetooth permet de recevoir des données précises de tension, de courant et de température depuis des équipements Victron compatibles tels qu'un Smart Battery Sense, un SmartShunt, un BMV ou un VE.Bus Smart Dongle. Plusieurs chargeurs compatibles peuvent également synchroniser leurs différentes phases de charge.

Une fonction de restauration permet au chargeur de tenter de récupérer une batterie fortement déchargée, même lorsque sa tension est descendue très bas, en commençant la charge avec une faible intensité avant de reprendre un cycle normal lorsque la tension est suffisante.

Le Phoenix Smart IP43 peut aussi être utilisé en mode alimentation CC afin d'alimenter un équipement à tension constante, avec ou sans batterie connectée.

Fabriqué par Victron Energy, le Phoenix Smart IP43 48/13 s'intègre à l'écosystème Victron grâce à sa connectivité Bluetooth, son interface VE.Direct, le VE.Smart Networking, son entrée On/Off à distance et son relais programmable.

Ce modèle est particulièrement adapté aux installations disposant d'un parc de batteries 48 V et nécessitant une recharge configurable, silencieuse et compatible avec un système de supervision Victron.

Tensions de charge 48 V

Batteries & charge

• Algorithme de charge : adaptatif à 6 phases, 3 phases pour les batteries lithium-ion
• Compensation de température par défaut : -64 mV/°C, non applicable en mode lithium-ion
• Capacité maximale recommandée de la batterie : 130 Ah
• Capacité minimale en mode normal - plomb : 50 Ah
• Capacité minimale en mode normal - lithium-ion : 25 Ah
• Capacité minimale en mode courant faible - plomb : 25 Ah
• Capacité minimale en mode courant faible - lithium-ion : 12 Ah

Communication & commandes

• Communication de données : VE.Direct et Bluetooth via VictronConnect
• VE.Smart Networking : compatible
• Bluetooth : -4 dBm / 2 402 à 2 480 MHz
• On/Off à distance : oui, borne à deux pôles
• Relais programmable : oui, DPST - 5 A jusqu'à 250 VCA / 5 A jusqu'à 28 VCC
• Utilisable comme alimentation CC : oui

Normes

• Sécurité : EN 60335-1, EN 60335-2-29
• Émissions : EN 55014-1, EN 61000-6-3, EN 61000-3-2
• Immunité : EN 55014-2, EN 61000-6-1, EN 61000-6-2, EN 61000-3-3

Conseils d'installation & sécurité

Montage du chargeur

• Installer le Smart IP43 dans un endroit disposant d'une bonne circulation d'air et d'une ventilation naturelle.
• Prévoir un dégagement minimum recommandé de 100 mm au-dessus et en dessous du chargeur.
• Monter le chargeur verticalement, bornes orientées vers le bas.
• Installer l'appareil sur un support ininflammable et éloigné des éléments sensibles à la chaleur.
• Protéger le chargeur de l'eau, d'une forte humidité, de la poussière et des liquides ou gaz inflammables.
• Ne pas installer le chargeur sur la batterie, directement au-dessus de celle-ci ou dans un compartiment hermétique avec la batterie.
• Ne pas couvrir le chargeur et ne rien placer dessus.

Section minimale du câblage CC pour le modèle 48/13

Les distances indiquées correspondent à la longueur dans un seul sens entre le chargeur et la batterie. La longueur totale du circuit, comprenant les conducteurs positif et négatif, est considérée comme deux fois supérieure pour le calcul de la chute de tension.

Ces recommandations sont basées sur une isolation de câble d'au moins 90 °C, une température ambiante de 30 °C, des câbles non groupés et une chute de tension maximale de 3 %.

Câblage & protections

• Utiliser un câblage CC souple de haute qualité constitué de conducteurs multibrins en cuivre sans oxygène.
• Victron recommande une classe de flexibilité 5 ou 6.
• Le diamètre de chaque brin de cuivre ne doit pas dépasser 0,4 mm ou une section de 0,125 mm².
• Utiliser une isolation de câble supportant au minimum 90 °C, de préférence 105 °C lorsque l'installation le permet.
• Installer un fusible ou un disjoncteur de calibre approprié aussi près que possible de la batterie.
• Respecter impérativement la polarité des raccordements CC.
• Serrer les vis des bornes du chargeur à un couple de 2,4 Nm.
• Le câblage CC n'est pas fourni avec le chargeur.

Raccordement secteur

• Le chargeur doit être raccordé à une prise secteur reliée à la terre.
• Le raccordement doit respecter la réglementation électrique locale.
• Le chargeur utilise une entrée IEC 320 C14 avec bague de maintien.
• Le câble d'alimentation CA doit être commandé séparément.
• Ne pas utiliser le chargeur si le câble d'alimentation CA est endommagé.

Précautions avec les batteries

• Utiliser un mode de charge adapté au type et à la capacité de la batterie conformément aux recommandations de son fabricant.
• Installer et charger les batteries dans un endroit correctement ventilé.
• Éloigner les sources d'inflammation des batteries au plomb, qui peuvent produire des gaz explosifs.
• Ne pas charger de batteries non rechargeables.
• Ne pas charger une batterie lithium-ion lorsque sa température est inférieure à 0 °C.

Dans la boîte

• 1 chargeur Victron Phoenix Smart IP43 48/13 - 1 sortie
• 1 bague de maintien pour la connexion secteur IEC 320 C14

Non fourni : le câble d'alimentation secteur CA doit être commandé séparément. Le câblage CC entre le chargeur et la batterie doit également être fourni par l'installateur.
