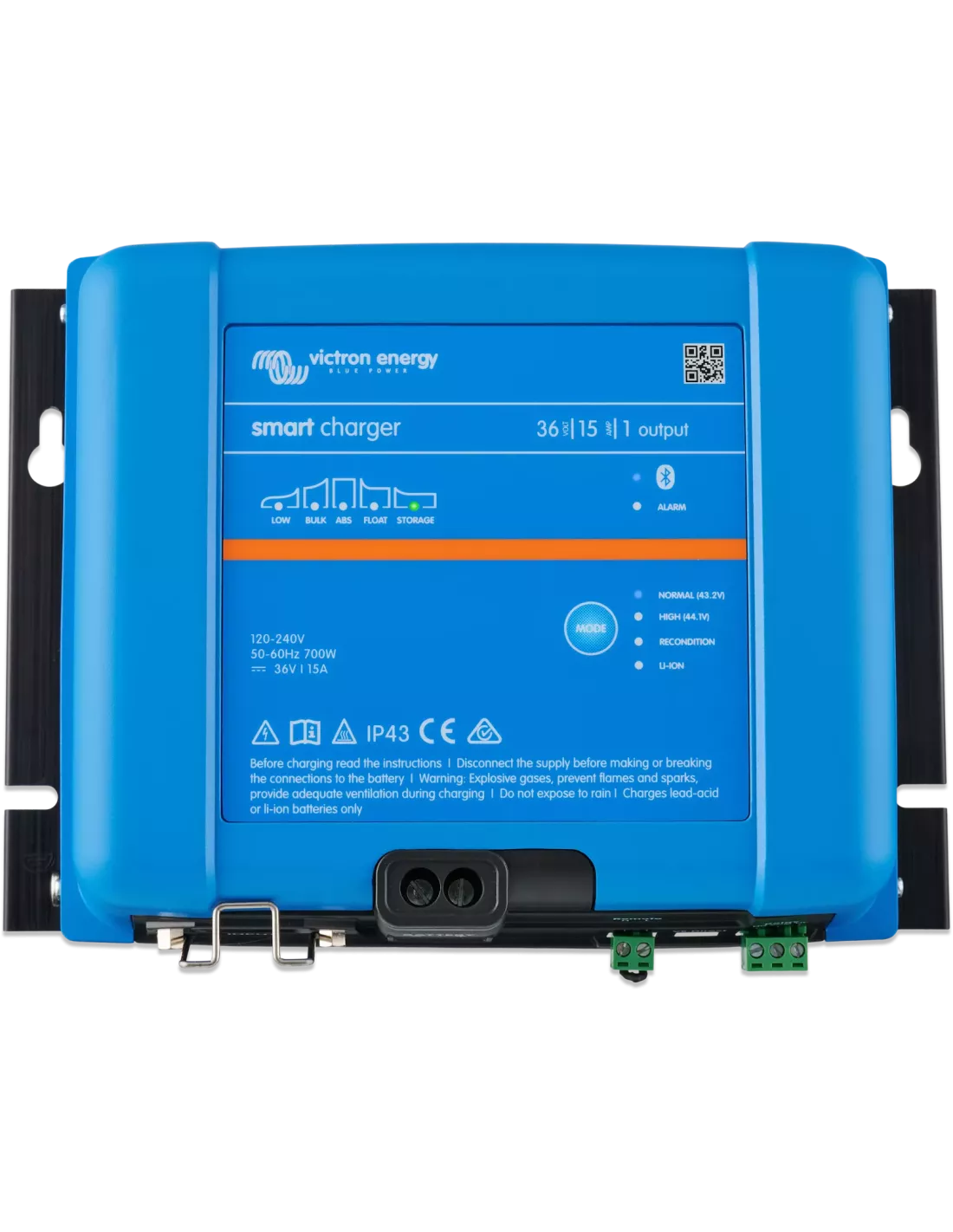

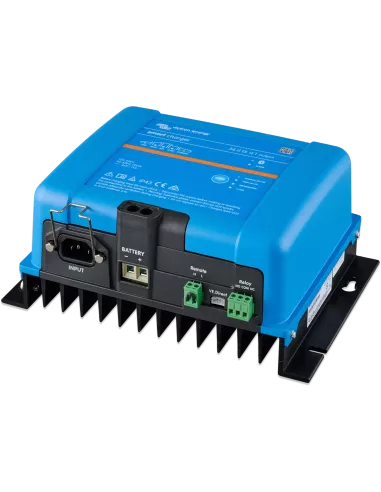

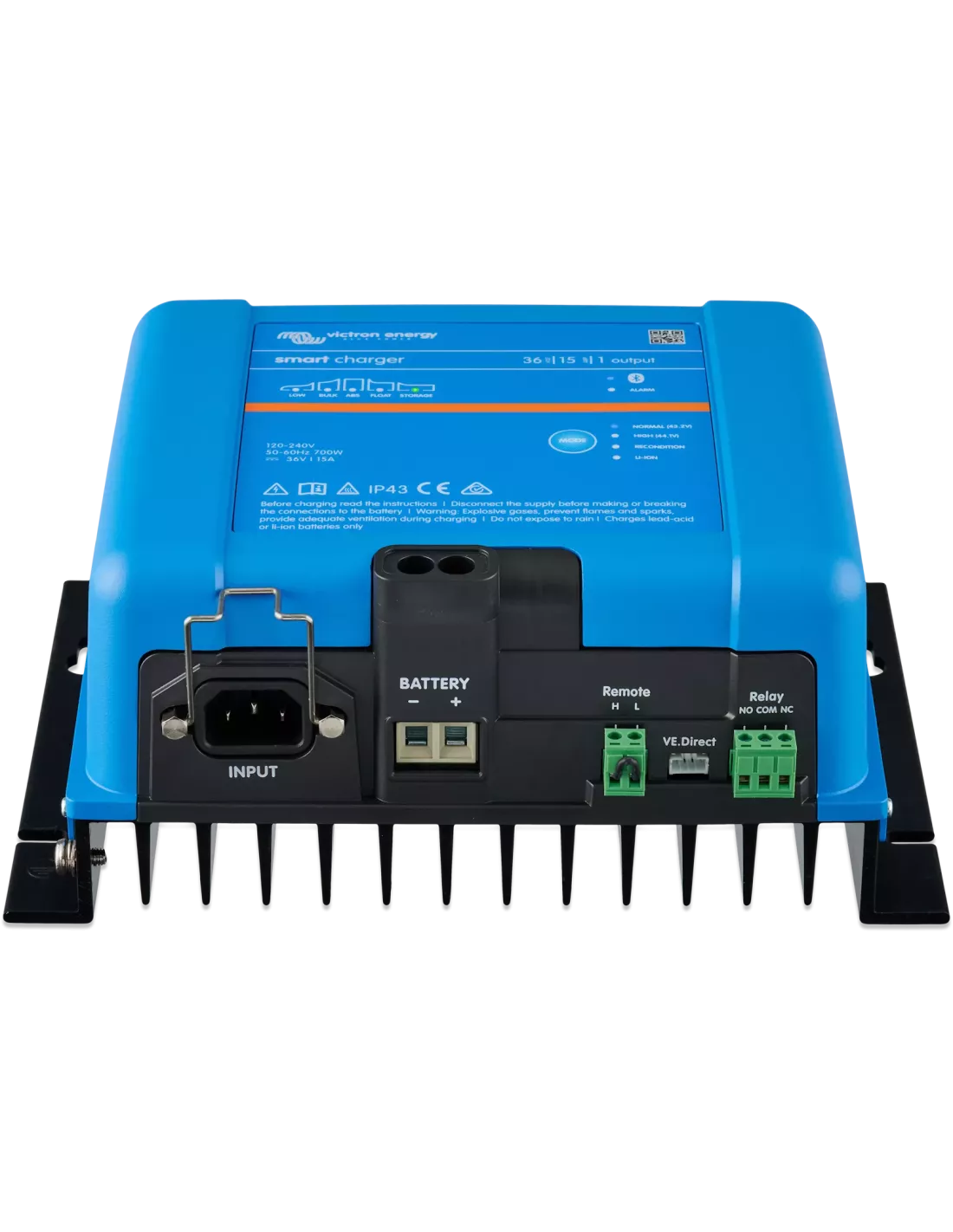

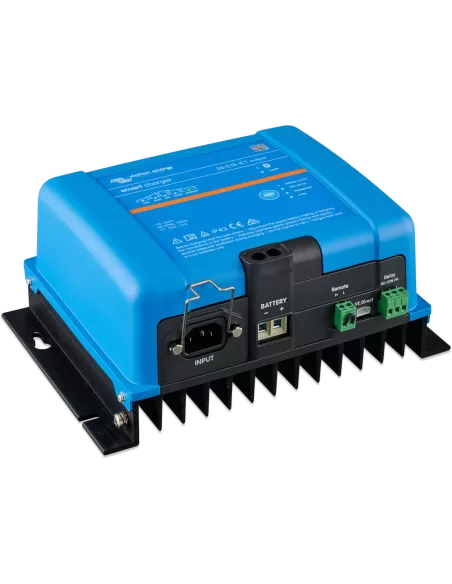

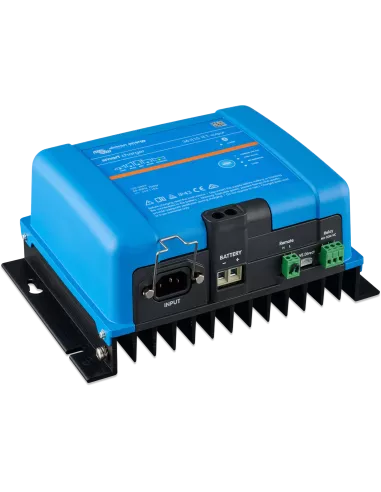

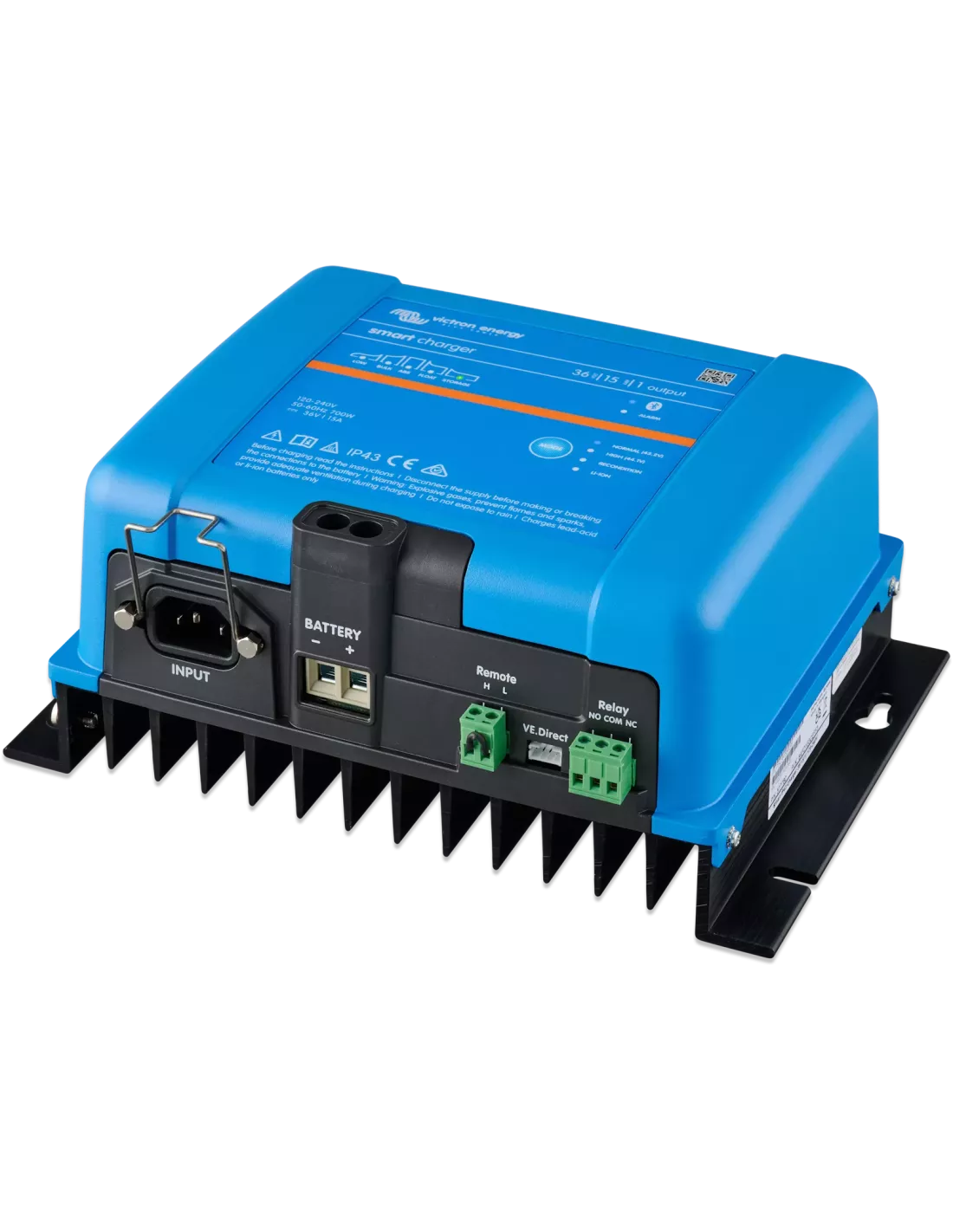

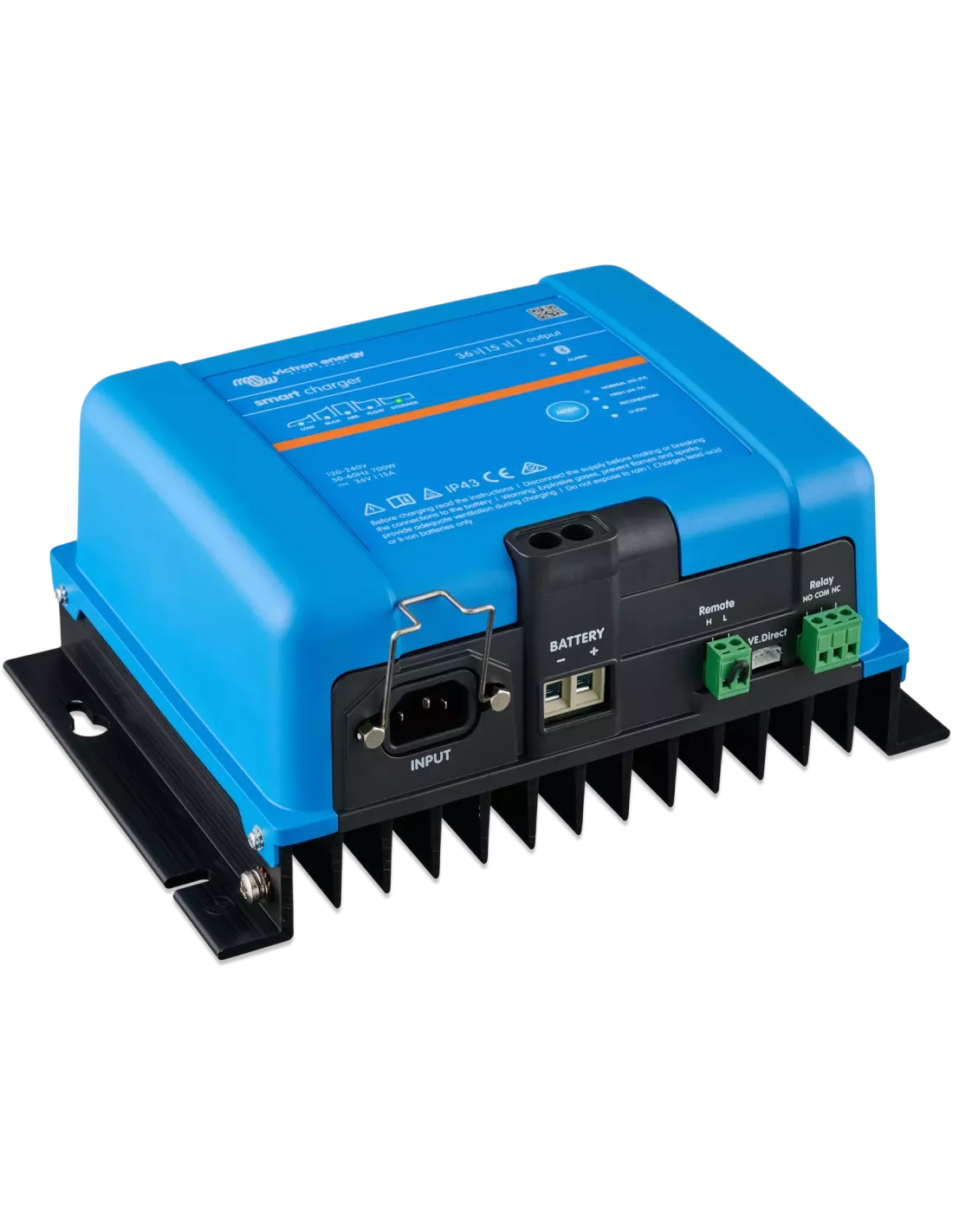

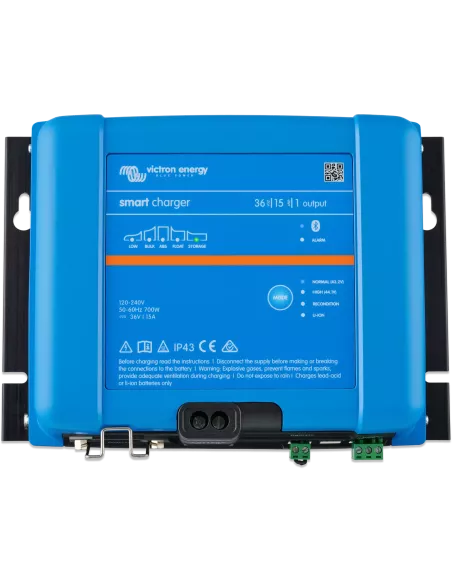

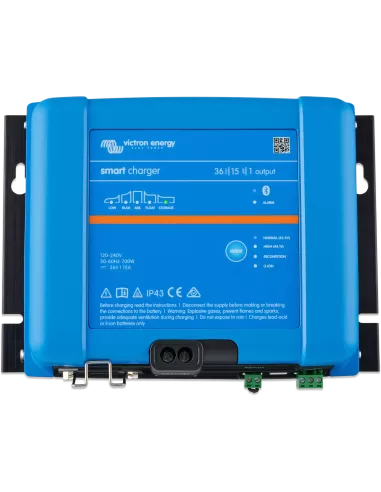

Chargeur Phoenix Smart IP43 36/15 1 sortie VICTRON

Le chargeur Phoenix Smart IP43 36/15 - version 1 sortie de Victron est conçu pour recharger et maintenir un parc de batteries 36 V. Il délivre un courant de charge maximal de 15 A et convient aux principales technologies de batteries au plomb ainsi qu'aux batteries LiFePO₄ grâce à ses profils de charge intégrés.

Câble d’alimentation secteur non fourni → à commander séparément.

Grâce à son algorithme de charge adaptatif, le Phoenix Smart adapte automatiquement son cycle de charge à l'état de la batterie. Il gère successivement les phases Bulk, Absorption, remise en état, Float, veille et rafraîchissement afin d'obtenir une recharge complète tout en limitant les périodes inutilement longues à une tension d'absorption élevée.

Plusieurs profils sont directement disponibles pour adapter la charge à la technologie utilisée. Le mode Normal utilise une tension d'absorption de 43,2 V, le mode Élevé une tension de 44,1 V et le mode Li-ion une tension d'absorption de 42,6 V. Une configuration plus avancée des paramètres de charge est également possible depuis l'application VictronConnect.

Pour les batteries de plus faible capacité, le mode courant faible permet de limiter le courant maximal à 7,5 A. Le courant de charge peut également être configuré plus précisément depuis VictronConnect afin d'adapter le fonctionnement du chargeur aux besoins de l'installation.

Le Phoenix Smart IP43 36/15 atteint un rendement maximal de 96 %. Son refroidissement est assuré par convection naturelle, sans ventilateur, ce qui lui permet de fonctionner silencieusement. Le courant nominal de 15 A est disponible jusqu'à une température ambiante de 40 °C, puis il est progressivement réduit lorsque la température augmente afin de protéger l'appareil.

La connectivité Bluetooth intégrée permet de configurer, surveiller et mettre à jour le chargeur directement depuis un smartphone ou une tablette via l'application VictronConnect. Il est notamment possible de consulter l'état de charge, l'historique et les principaux paramètres de fonctionnement.

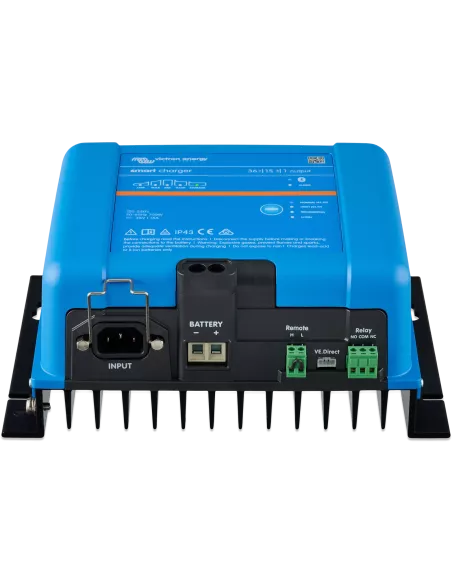

Pour une intégration filaire dans une installation Victron, le chargeur dispose également d'une interface VE.Direct. Celle-ci permet notamment de le raccorder à un dispositif GX compatible tel que le Color Control GX ou le Cerbo GX afin de centraliser la surveillance et le contrôle de l'installation.

Le chargeur est également compatible avec le VE.Smart Networking. Cette technologie permet de recevoir par Bluetooth des mesures précises de tension, de température ou de courant provenant d'équipements Victron compatibles et permet également de synchroniser plusieurs chargeurs compatibles afin qu'ils suivent simultanément les mêmes phases de charge.

Le Phoenix Smart IP43 peut aussi fonctionner en mode alimentation CC. Dans ce mode, il fournit une tension continue constante avec ou sans batterie connectée, la tension de sortie et la limite de courant pouvant être configurées depuis VictronConnect.

Fabriqué par Victron Energy, le Phoenix Smart IP43 36/15 bénéficie d'une conception en aluminium avec une protection IP43 pour les composants électroniques et IP22 au niveau de la zone de connexion.

Ce modèle est particulièrement adapté aux installations équipées d'un parc de batteries 36 V nécessitant un chargeur intelligent, silencieux et configurable, avec une intégration complète dans l'écosystème Victron.

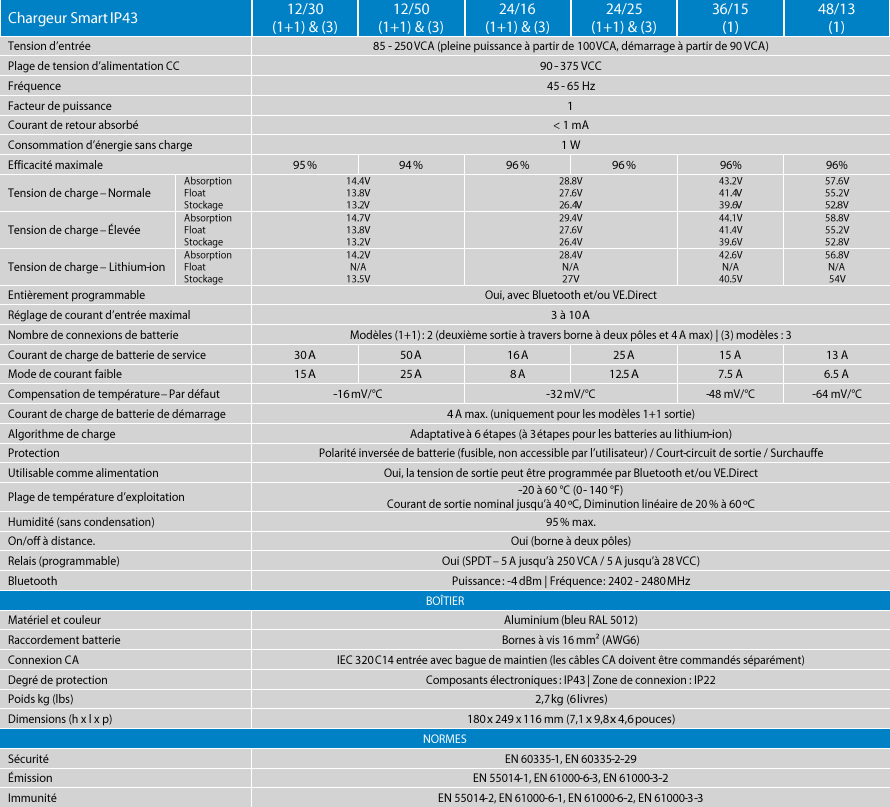

Tensions de charge 36 V

Batteries & charge

• Algorithme : adaptatif à 6 phases, 3 phases pour les batteries lithium-ion
• Compensation de température par défaut : -48 mV/°C, non applicable au mode lithium-ion
• Capacité maximale de batterie recommandée : 150 Ah
• Capacité minimale en mode normal, plomb : 60 Ah
• Capacité minimale en mode normal, lithium-ion : 30 Ah
• Capacité minimale en mode courant faible, plomb : 30 Ah
• Capacité minimale en mode courant faible, lithium-ion : 15 Ah

Communication & commandes

• Communication : VE.Direct et Bluetooth
• Application : VictronConnect
• VE.Smart Networking : compatible
• On/Off à distance : oui, borne à deux pôles
• Relais programmable : oui, 5 A jusqu'à 250 VCA / 5 A jusqu'à 28 VCC
• Utilisation comme alimentation CC : oui

Normes

• Sécurité : EN 60335-1, EN 60335-2-29
• Émissions : EN 55014-1, EN 61000-6-3, EN 61000-3-2
• Immunité : EN 55014-2, EN 61000-6-1, EN 61000-6-2, EN 61000-3-3

Conseils d'installation & sécurité

Montage du chargeur

• Monter le Smart IP43 verticalement, bornes orientées vers le bas.
• Prévoir une bonne circulation d'air et un dégagement recommandé d'au moins 100 mm au-dessus et en dessous du chargeur.
• Installer l'appareil sur un support ininflammable, à l'écart des matériaux sensibles à la chaleur.
• Protéger le chargeur de l'eau, d'une forte humidité, de la poussière et de la lumière directe du soleil.
• Ne jamais installer le chargeur directement sur la batterie, au-dessus de celle-ci ou dans un compartiment hermétique contenant la batterie.
• Ne pas couvrir le chargeur et ne rien placer dessus.

Section des câbles CC recommandée pour le modèle 36/15

Les distances indiquées correspondent à la longueur dans un seul sens entre le chargeur et la batterie. Pour le calcul de chute de tension, Victron considère une longueur totale de circuit correspondant au double de cette distance.

Ces recommandations sont établies pour une chute de tension maximale de 3 %, des câbles non groupés, une température ambiante de 30 °C et une isolation de câble d'au moins 90 °C.

Câblage & protections

• Utiliser un câble CC souple de haute qualité avec des conducteurs multibrins en cuivre.
• Victron recommande des conducteurs de classe de flexibilité 5 ou 6.
• Le câble doit disposer d'une isolation adaptée, avec une température nominale d'au moins 90 °C.
• Installer un fusible ou un disjoncteur de calibre approprié aussi près que possible de la batterie.
• Respecter impérativement la polarité des raccordements CC.
• Le couple de serrage des vis des bornes batterie est de 2,4 Nm.
• Le câblage CC n'est pas fourni avec le chargeur.

Raccordement au secteur

• Le chargeur doit être raccordé à une prise secteur reliée à la terre.
• La connexion secteur doit respecter la réglementation électrique locale.
• Le cordon secteur CA est à commander séparément.
• Ne pas utiliser le chargeur si le câble d'alimentation CA est endommagé.

Précautions avec les batteries

• Sélectionner le profil et les paramètres de charge conformément aux recommandations du fabricant de la batterie.
• Installer et charger les batteries dans une zone correctement ventilée.
• Éloigner toute source d'inflammation des batteries au plomb pouvant produire des gaz explosifs.
• Ne pas charger une batterie non rechargeable.
• Ne pas charger une batterie lithium-ion lorsque sa température est inférieure à 0 °C.

Attention : toute installation électrique doit être réalisée avec les protections et sections de câbles adaptées. Pour une installation complexe ou en cas de doute sur le dimensionnement des protections, faites intervenir un professionnel qualifié.

Dans la boîte

• 1 chargeur de batterie Victron Smart IP43 36/15 (1)
• 1 bague de maintien pour la connexion secteur IEC 320 C14

À prévoir séparément : le cordon secteur CA et le câblage d'alimentation CC ne sont pas inclus et doivent être adaptés à l'installation.
